Vooraf opgenomen Aqua, met Satdump
Eerste poging
Tweede poging

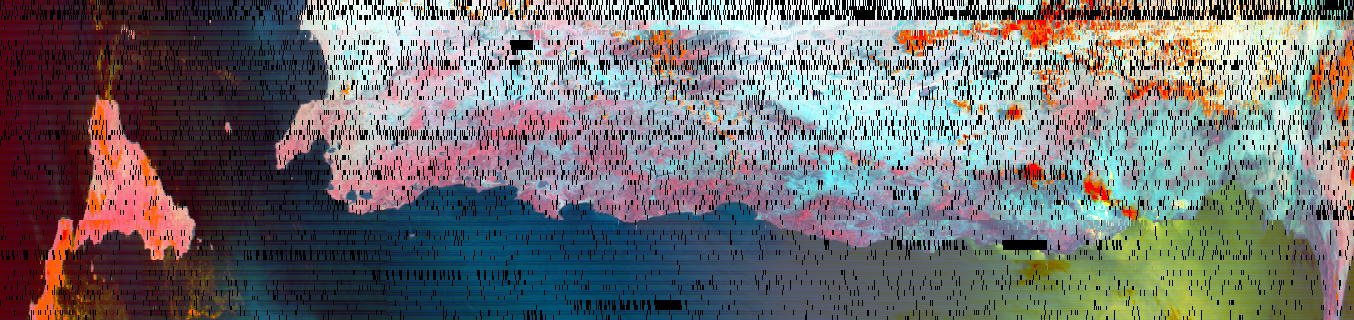

Derde poging, andere voeding demodulator: uit PC-usb, 5,06V (was 4,95V uit Wil-USB-voeding)

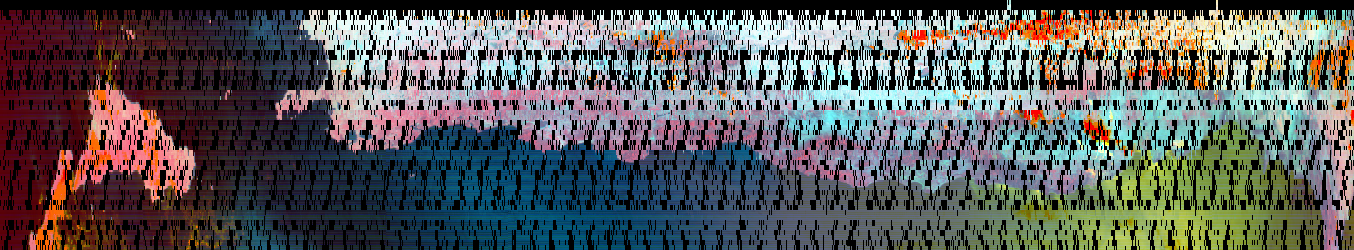

Analoge voeding, 4.92V
4.96V

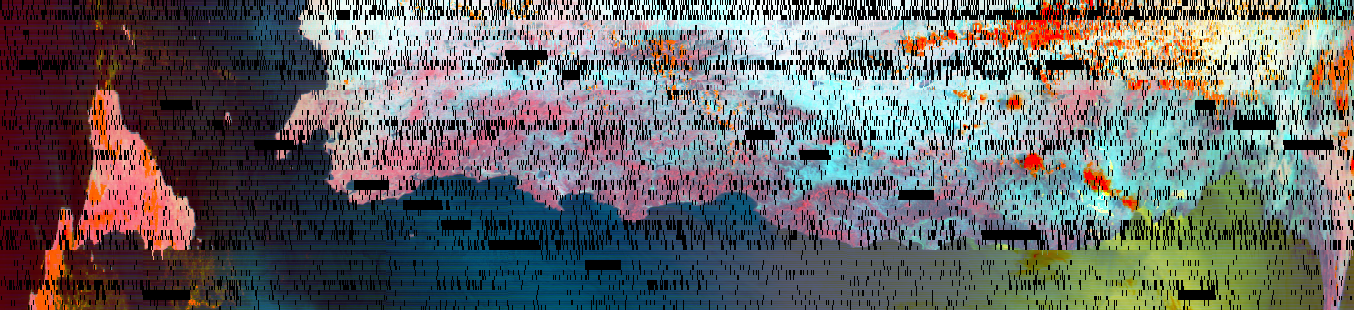

5.06V

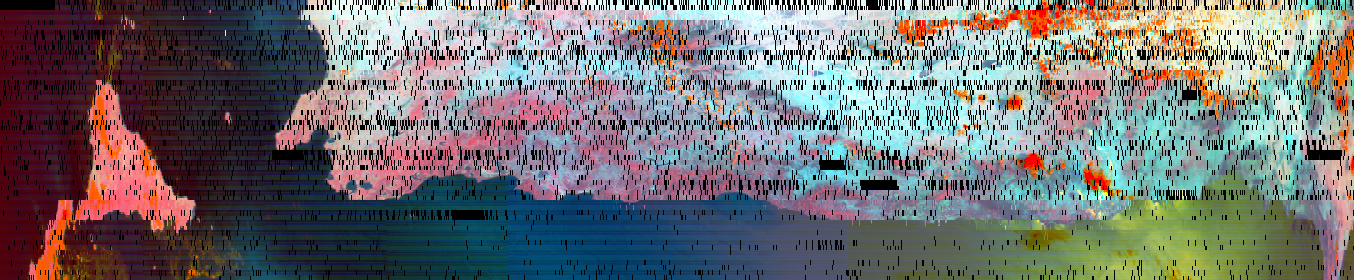

5.36V

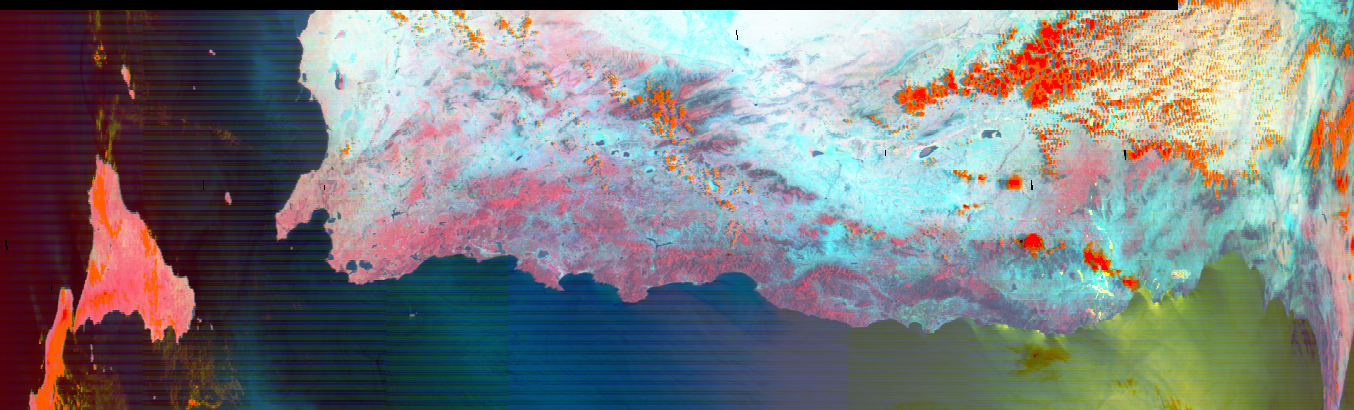

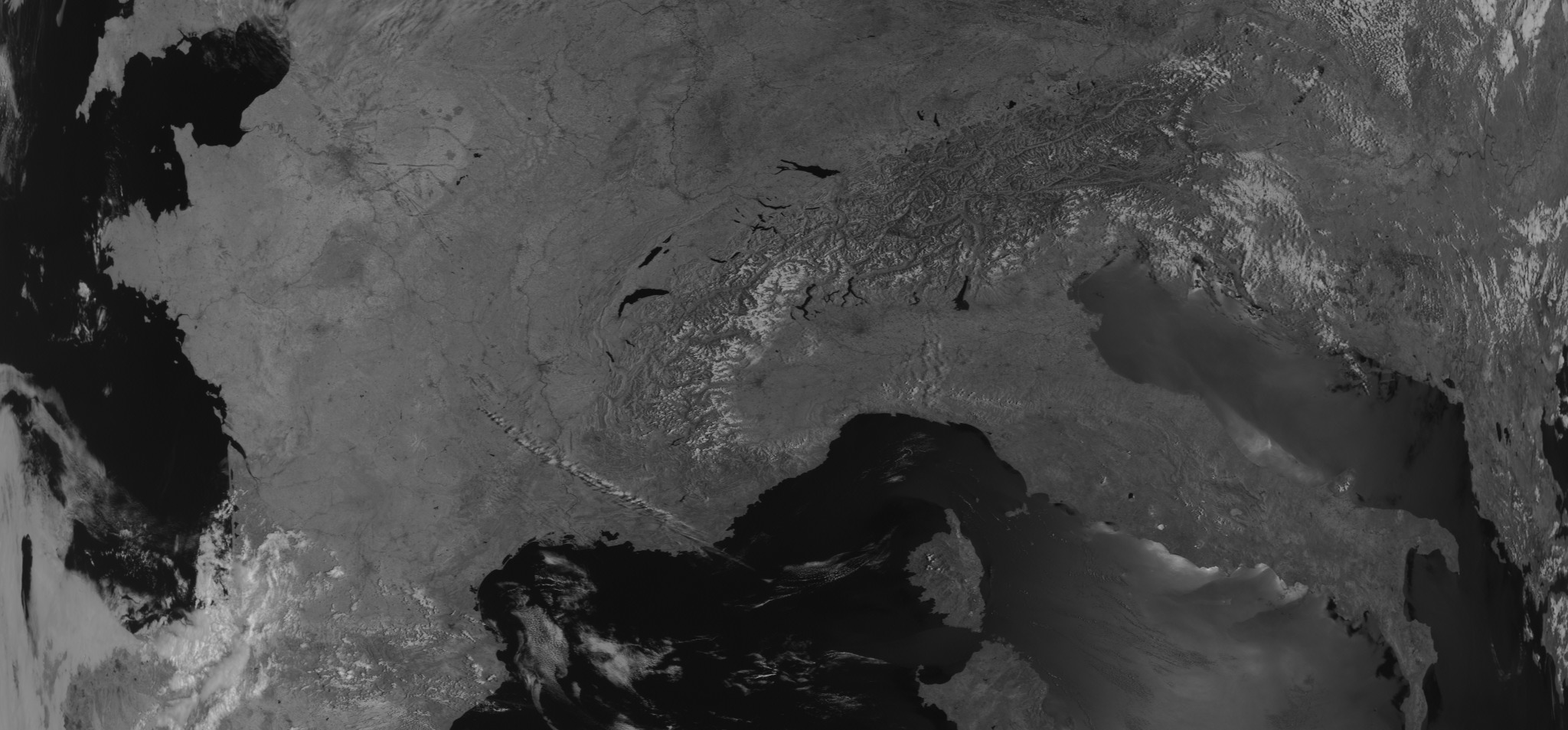

Wat het moet zijn, via GnuRadio

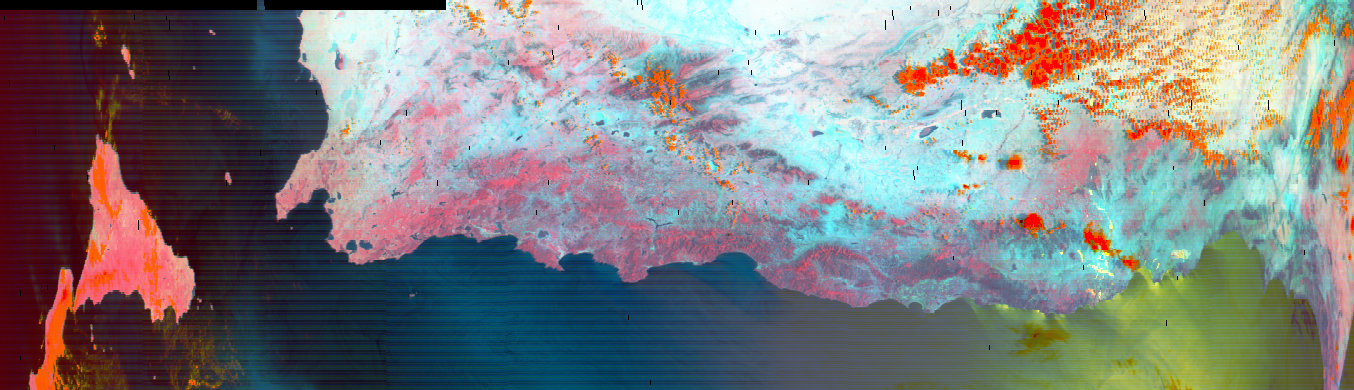

Halve snelheid via demodulator (3.25 MS/s ipv 7.5 Ms/s)!
Na aanpassingen ook op 5 MS/s

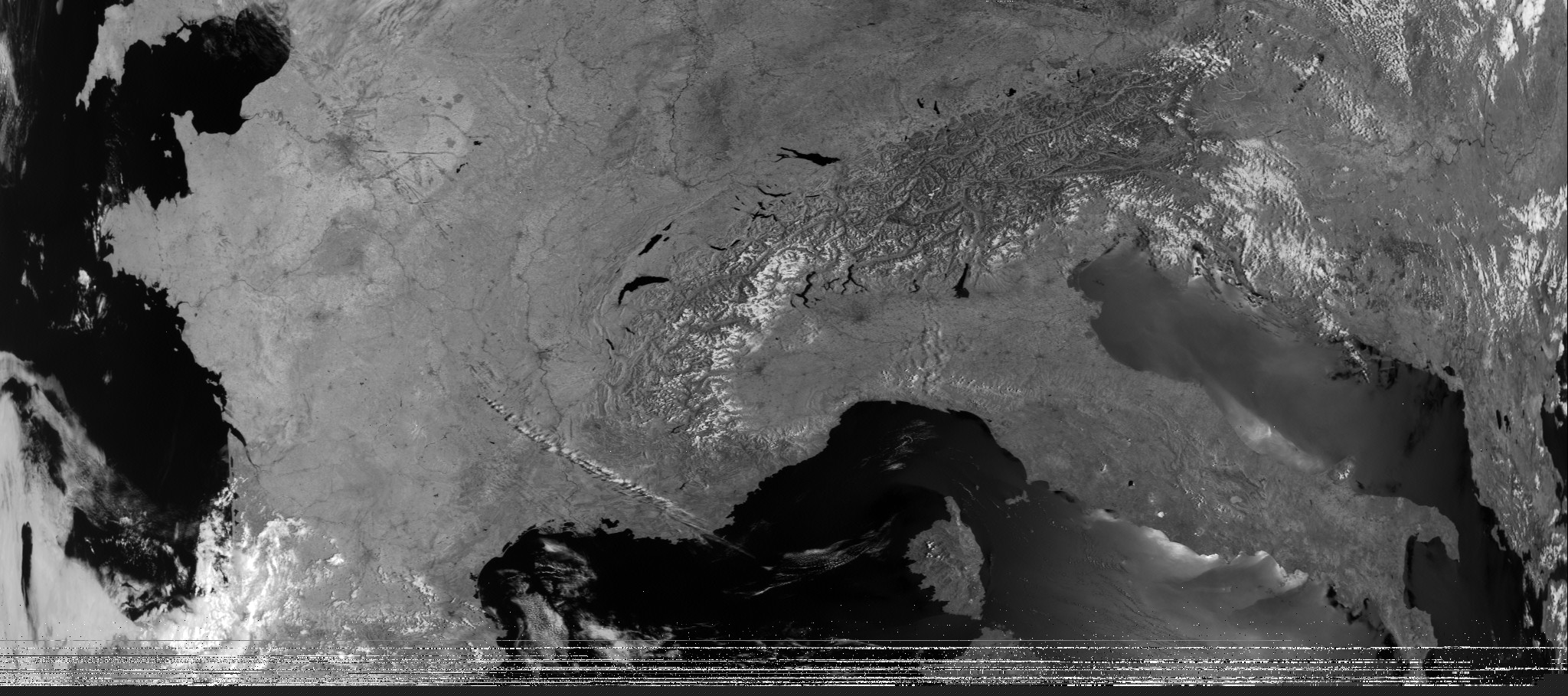

Test METOP
Doel: test plankje.
Opname: Downconverter naar 144.3 MHz -> LimeSDR -> Satdump ==> .cs8
Plankje

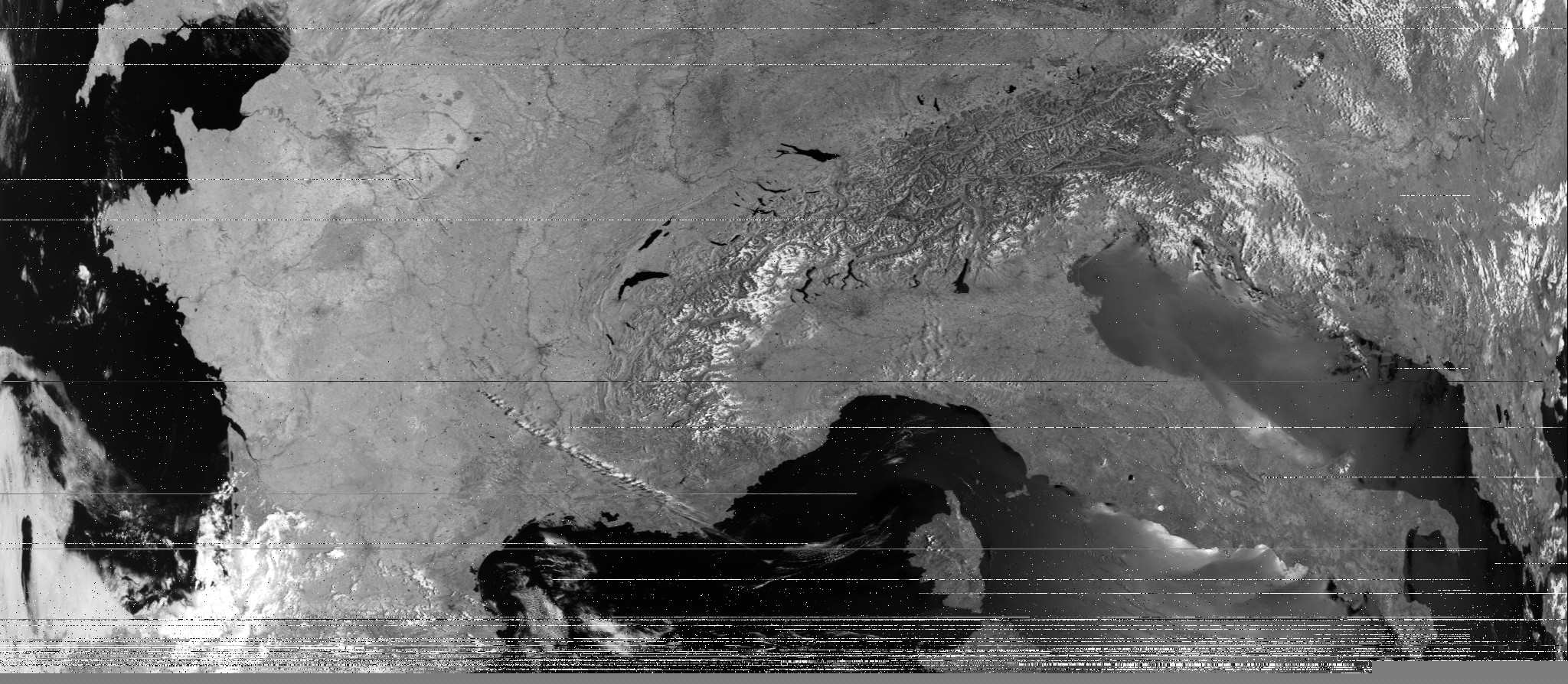

Afdraaien: .cs8 -> LimeSDR -> plankje -> decoder -> wsat -> .cadu -> plaatje
Geen RS-correctie:
Wel RS-correctie:
Gnu
Afdraaien: .cs8 -> satdump -> .cadu -> plaatje
Opmerkingen:
- Aanpassen versterking en centrale frequentie (in GnuRadio) heeft weinig of geen effect, behalve in uiterste standen als het echt mis gaat.
- Demodulator lijkt goed in-sync te blijven; geen "rotatiesprongen" IQ, ook niet als er fouten zijn of zelfs decoder syncwoord niet herkent (zie plaatje zonder RS-correctie)
Fouten
Aantal fouten in 100 frames.
| Metop | Aqua
|

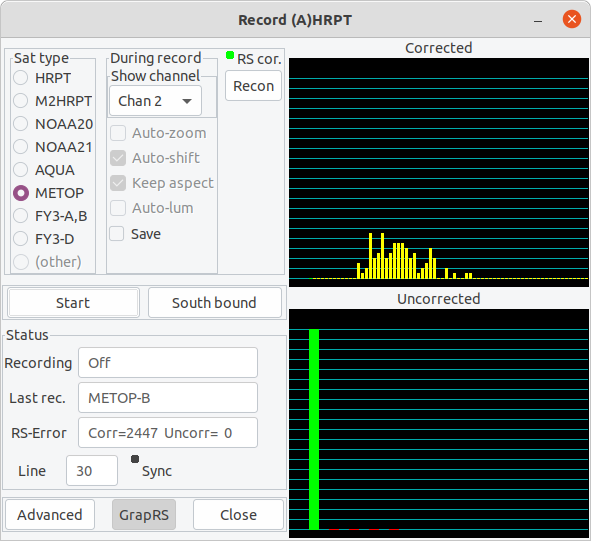

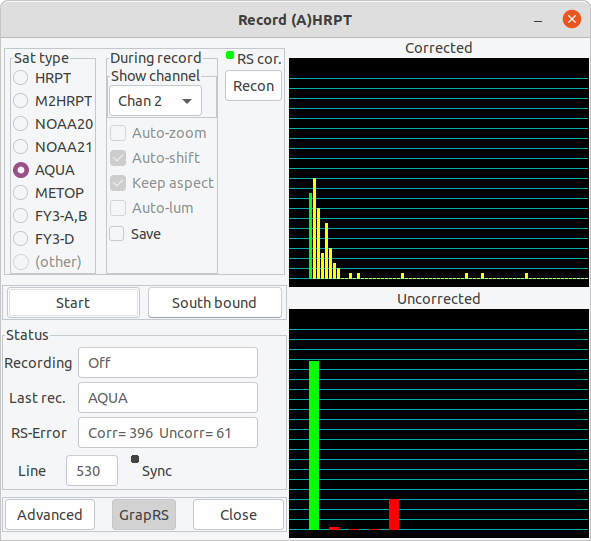

X-as: aantal gecorrigeerde fouten in 1 frame
Y-as: totaal aantal van die fouten in 100 frames (2 fouten/streep)
| X-as: aantal ongecorrigeerde blokken in 1 frame
Y-as: totaal aantal van die blokken in 100 frames (5 blokken/streep)
|
|
|
Verloop fouten
N.b. Herhalende opname elke 110000 frames.
Laatste resultaat, 15 MS/s, op 1701 MHz

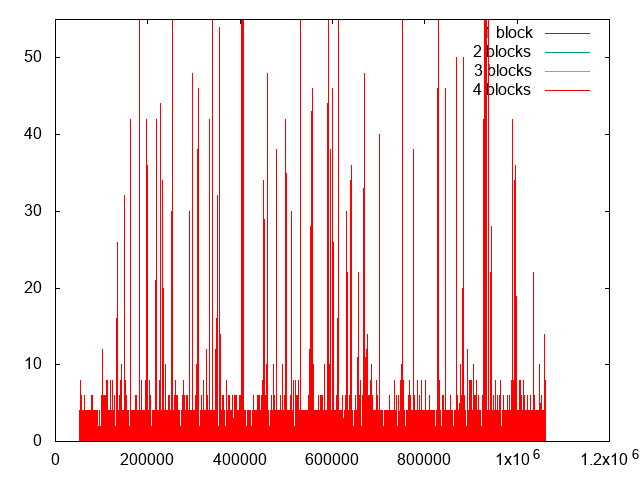

Verloop fouten na ca. 10x doorlopen Aqua-opname, met extra LPF tussen MAX2223 en SAW en zonder.

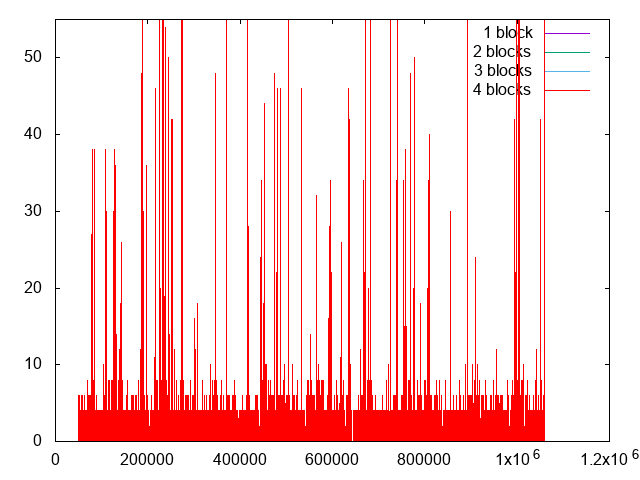

Blokfouten
| Met extra 400 MHz LPF | Zonder extra 400 MHz LPF
|
|
|
